天博体育平台怎么样天博体育平台怎么样IT之家 10 月 22 日消息，科技媒体 Toms Hardware 昨日（10 月 21 日）发布博文，报道称 CPU 收藏家 CPU Duke 通过拼接 216 张独立的显微照片，成功制作出英特尔传奇处理器 Intel 8008 的高分辨率内核照片，以前所未有的细节揭示了这颗 54 年前芯片的内部结构特写（Die-Shot）。

　　IT之家援引博文介绍，Intel 8008 处理器在计算机发展史上具有里程碑式的地位。它于 1971 年完成设计，1972 年 4 月正式发布，是英特尔历史上第一款 8 位微处理器。

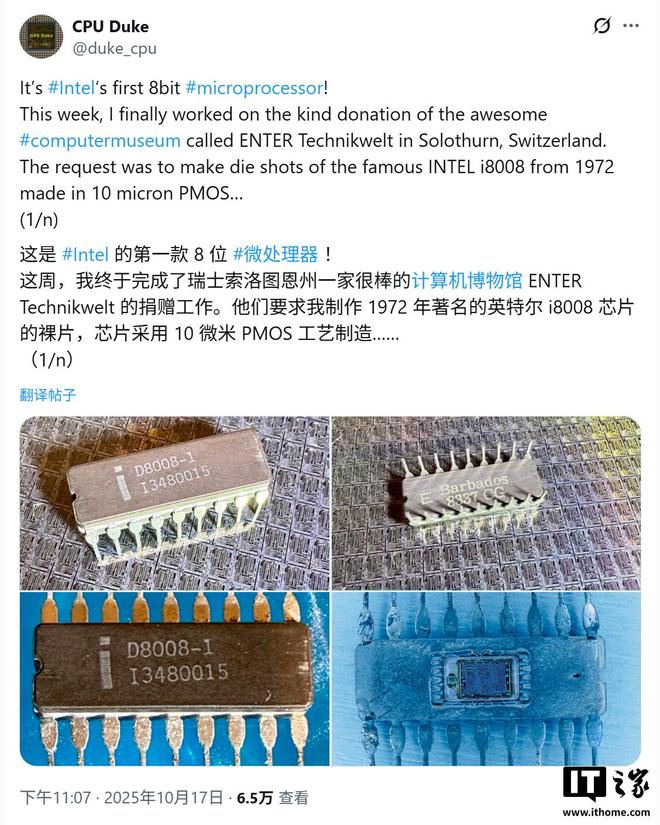

　　此次被拍摄的这颗 i8008 芯片采用 10 微米 PMOS 工艺，在巴巴多斯（英特尔曾于 1986 年前在该地设有一座芯片组装厂）制造。

　　这颗芯片由瑞士 ENTER Technikwelt 计算机博物馆捐赠，收藏家应其请求，对这颗诞生于上世纪 70 年代初的 CPU 展开了细致的显微摄影工作。

　　该媒体指出，制作这样一张高清内核照片，过程颇为“硬核”。第一步便是对芯片进行物理“开盖”（Decapping）。

　　收藏家 CPU Duke 展示了这一过程：他首先将芯片的双列直插封装（DIP）引脚拉直并固定，然后将整个芯片封装加热至约 600 摄氏度的高温，最后用工具撬开陶瓷外壳，让内部的硅晶片完全暴露出来。

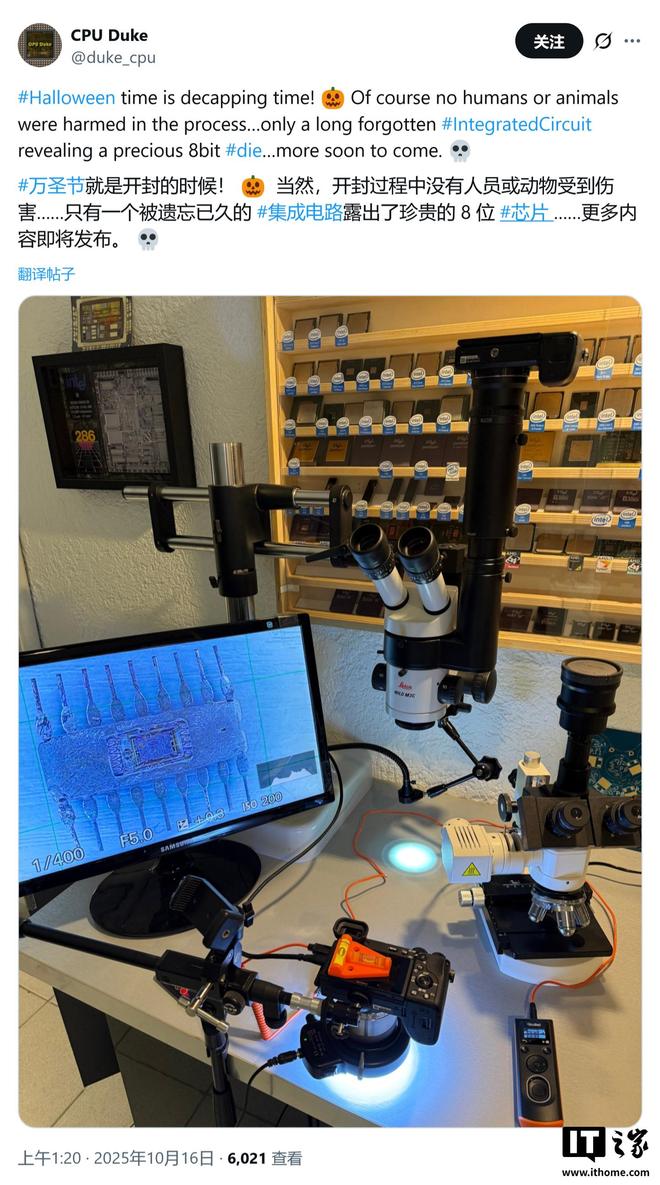

　　成像过程分为两步。首先，收藏家使用一台“Wild / Leica 立体显微镜”拍摄了数张宏观照片，以获得开盖后芯片内核的整体概览。

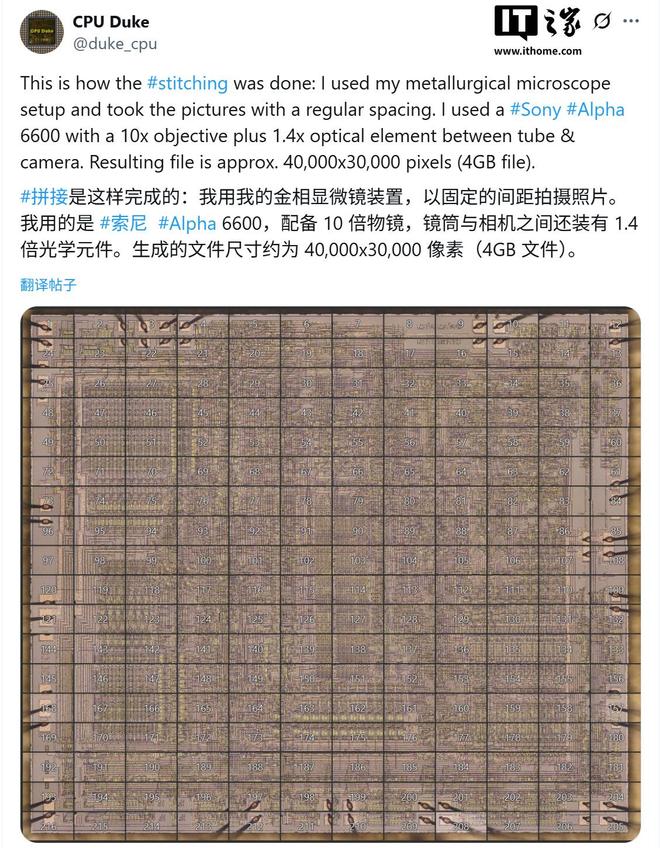

　　接下来，为了获得最终的高清图像，他进行了更为细致的拍摄工作，通过设备对齐并拼接了多达 216 张独立的显微照片，最终合成了这张细节丰富的图像。

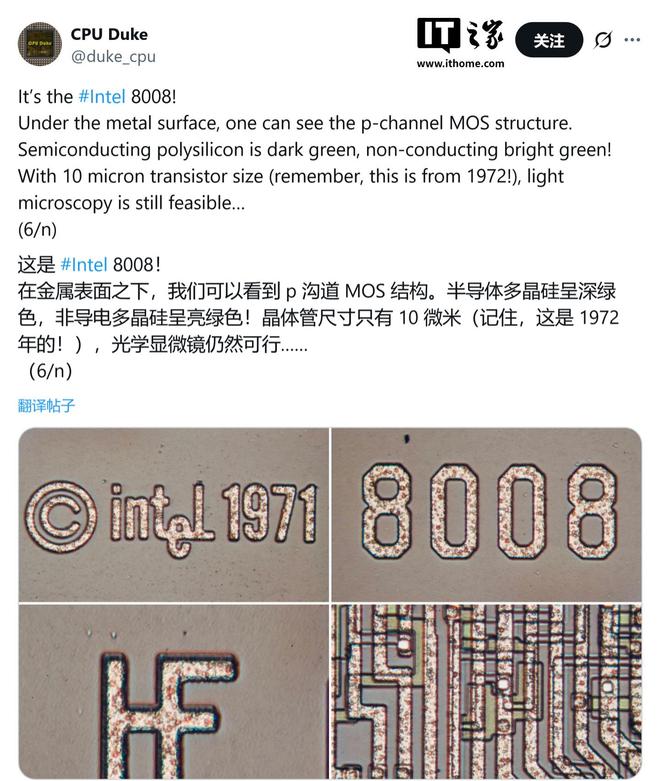

　　这张高清内核照片揭示了大量肉眼难以企及的细节。即便不放大，也能清晰看到连接芯片与插槽的 18 个焊盘连接器，以及蚀刻在芯片上的“Intel 1971”、“8008”等标记。

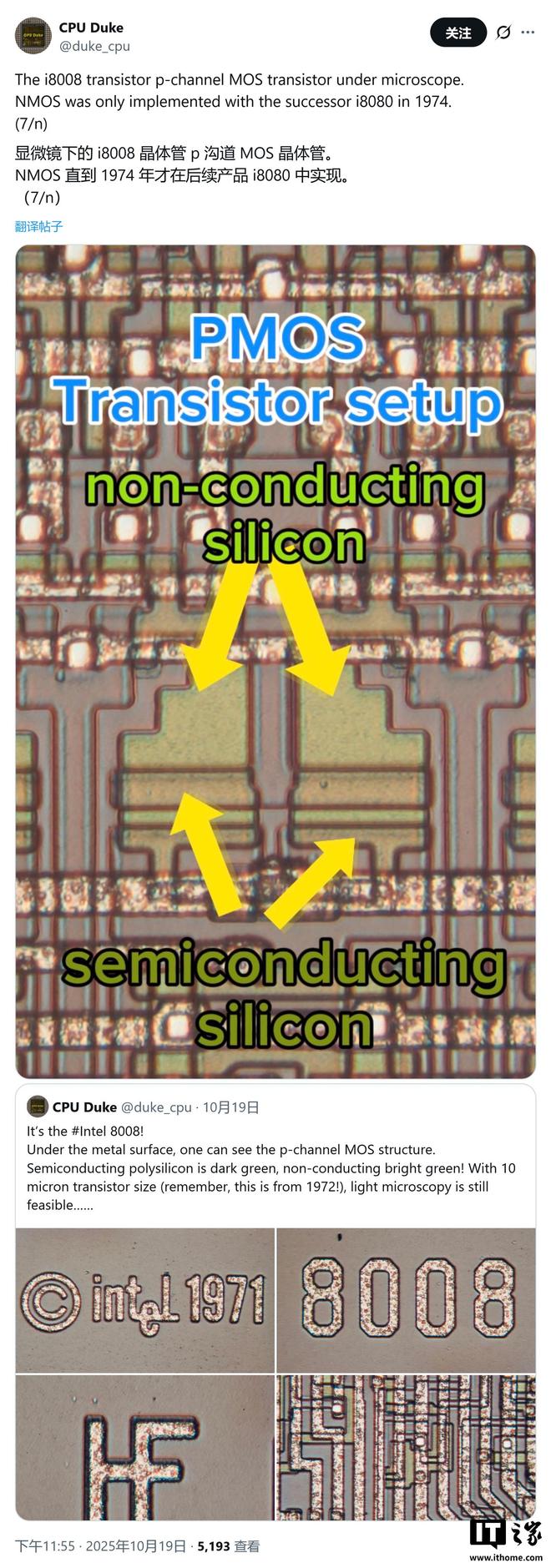

　　放大后，其 10 微米 PMOS 结构的细节清晰可见，甚至能分辨出作为半导体的多晶硅（深绿色）和非导电部分（亮绿色），为了解早期半导体技术提供了宝贵的视觉资料。
