天博体育最新活动2020年9月15日，美国对华为的芯片禁令正式生效，这家中国科技巨头的手机业务遭遇断崖式打击。

　　四年后的今天，当科技博主杨长顺拆开华为Nova14 Ultra后盖时，映入眼帘了Hi62B0芯片标识。

　　这不仅标志着华为芯片研发的强势回归，更揭示了国产半导体产业链的惊人突破，也意味着国产崛起。

　　重点是这颗代号麒麟8020的芯片，以30%的封装面积增长、消失的卫星通信芯片、全新的架构调整，勾勒出华为在后制裁时代的技术突围路线图。

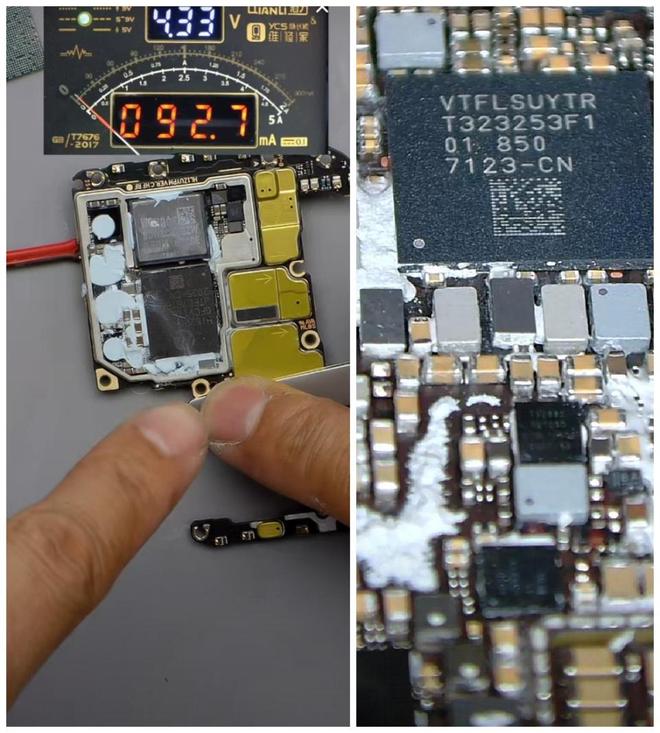

　　在显微镜下，华为Nova14 Ultra的主板布局呈现出与上代产品截然不同的技术特征，其中Hi62B0芯片的封装面积较前代Hi6290增加了35%。

　　这种肉眼可见的物理变化背后，是华为工程师对芯片架构的深度重构，比如通过三维堆叠封装技术的应用。

　　芯片内部实现了存储单元与计算单元的直接垂直互联，这种立体化设计将数据传输延迟降低了18%，同时为功能模块的集成腾出了平面空间。

　　值得注意的是，PCB板上原本占据显著位置的北斗B1和天通卫星通信芯片消失不见，这也意味着和之前的布局不同。

　　同时在SoC封装体边缘发现了重新设计的射频前端模块，这意味着华为首次将卫星通信基带与射频收发器集成到主芯片内部。

　　这种集成化设计不仅节省了20%的主板空间，更将卫星信号的端到端处理时延压缩到传统方案的1/3。

　　这或许解释了为何Nova14 Ultra的卫星短信发送速度较Mate60系列提升了0.8秒，也是卖点所在了。

　　更为关键的是，除了性能拆解之外，一些跑分软件也对芯片本身有了一定程度的信息公布，可以让用户更清晰了解。

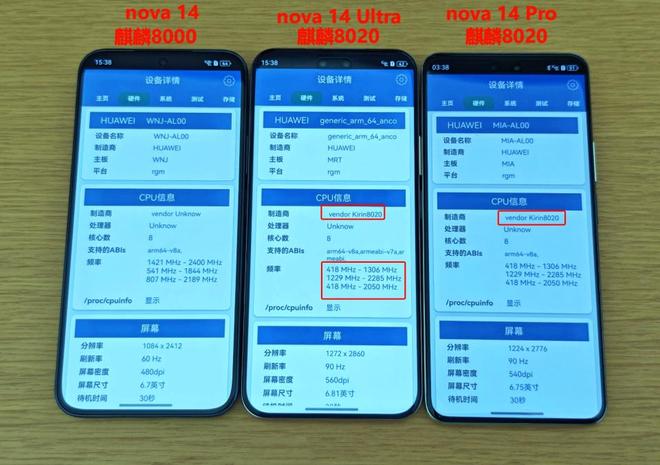

　　通过软件读取的芯片信息显示，麒麟8020采用了1+3+4的三丛集架构配置，其大核主频设定在2.29GHz，中核1.30GHz，小核2.05GHz的反向降频策略引发业界关注。

　　对比麒麟9020系列，这种看似保守的频率设定背后，实则暗藏玄机，比如大核主频较9020降低8.4%，但配合全新设计的第二代FinFET晶体管，单核能效比反而提升22%。

　　而中核承担了70%的日常运算负荷，其1.30GHz的基准频率可根据负载在50ms内跃升至1.98GHz。

　　缓存架构也进行了重构，比如共享三级缓存从6MB增至8MB，同时引入动态缓存分区技术，使应用启动速度提升19%

　　而在GPU方面也做出了一定程度的改变，其中马良920图形处理器仅保留2个计算单元（CU），较标准版缩减50%。

　　但通过引入华为自研的超分辨率渲染引擎，这种以算法补硬件的设计理念，展现出华为在芯片设计上的独特思考。

　　其实可以看出来，麒麟8020处理器的横空出世，对全球半导体产业格局产生深远影响。

　　从供应链角度看，芯片封装面积的增大暴露出华为在先进制程上的妥协，但同时也展现出成熟工艺深度优化的惊人潜力。

　　重点是随着麒麟8020的量产，华为中端机型毛利率预计将大幅度的提升，这为其收复欧洲、东南亚市场提供了价格利器。

　　更深远的意义在于，这种去美化芯片的成功量产，标志着中国在EDA工具、半导体材料、封装测试等关键环节已形成完整替代方案。

　　更何况这还只是中端芯片，并不是高端旗舰芯片，未来的华为还有更多芯片要和大家进行见面，比如麒麟9030处理器已经在路上。

　　可以说这次不仅代表着华为芯片设计能力的全面复苏，更标志着中国半导体产业进入自主定义的新阶段。

　　总而言之，当行业还在追逐3nm制程时，华为用成熟工艺+架构创新+系统优化的组合拳，走出了一条差异化的突围之路。
