作为次旗舰市场的*新引领者，联发科天玑8400正式发布，以全大核架构实现性能与能效的双重突破，为行业树立了新的标杆。新一代的天玑8400不仅有着“同级无敌”的表现，更是向行业内的旗舰8系芯片发起全面挑战，有望成为“旗舰体验守门员”。

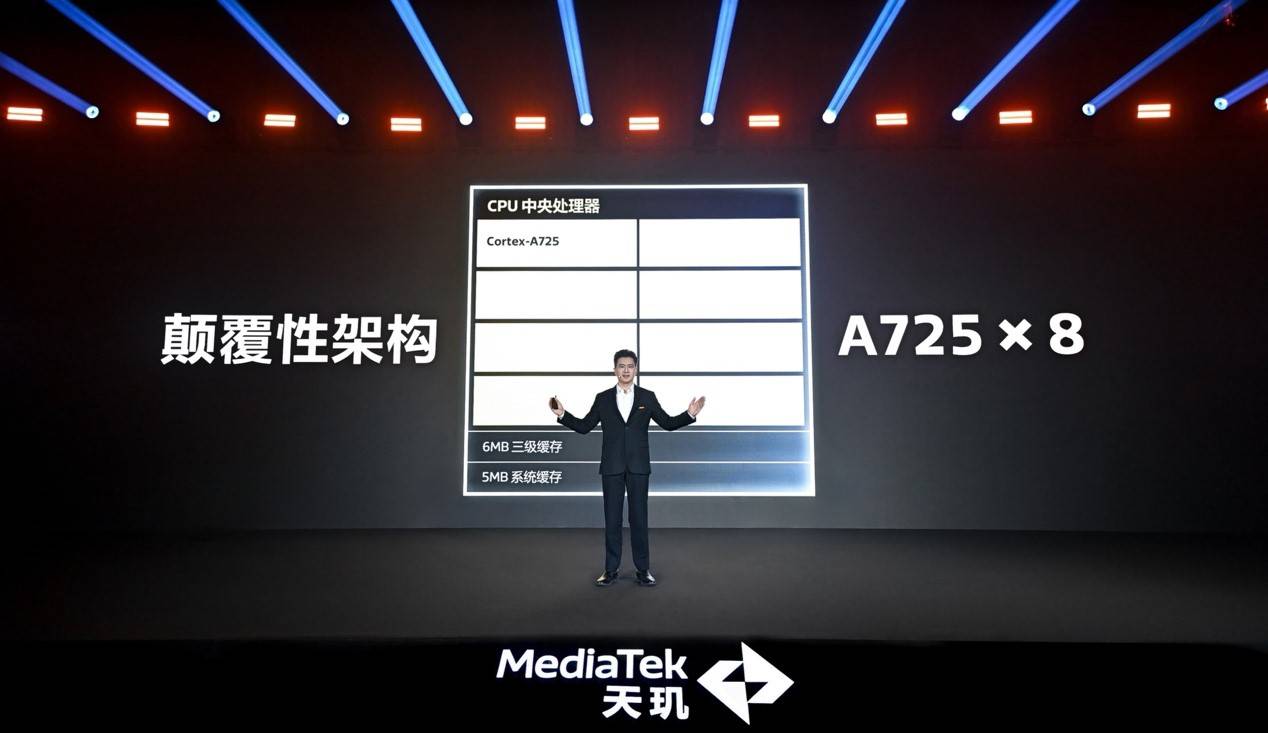

　　天玑8400的*大亮点之一便是它采用“全大核”CPU架构，这一设计几乎是对高端芯片市场竞争格局的一次颠覆。天玑8400摒弃传统“大核+小核”的搭配，采用了8个Arm*新的A725大核。8个高性能大核彼此配合，在各种负载场景下可以实现更澎湃、更高效的性能调度。1个3.25GHz高频A725提供超强单线保障持续高性能输出，配合4个2.1GHz频率A725来兼顾多任务和能效。

　　相比传统架构，全大核设计有着“做事快，休息快”特性，使得天玑8400能够在高负载和轻负载场景中都做到性能与能效的完美平衡，甚至可以直接将天博体育官方网站入口次旗舰芯片的能效水平推向旗舰水准。事实上，这一设计思路已在旗舰芯片天玑9300和9400上得到验证，性能、能效表现收获了市场的一众好评，天玑8400的全大核设计思路和旗舰一脉相承，将越级的旗舰体验推向了更广泛的中高端市场。

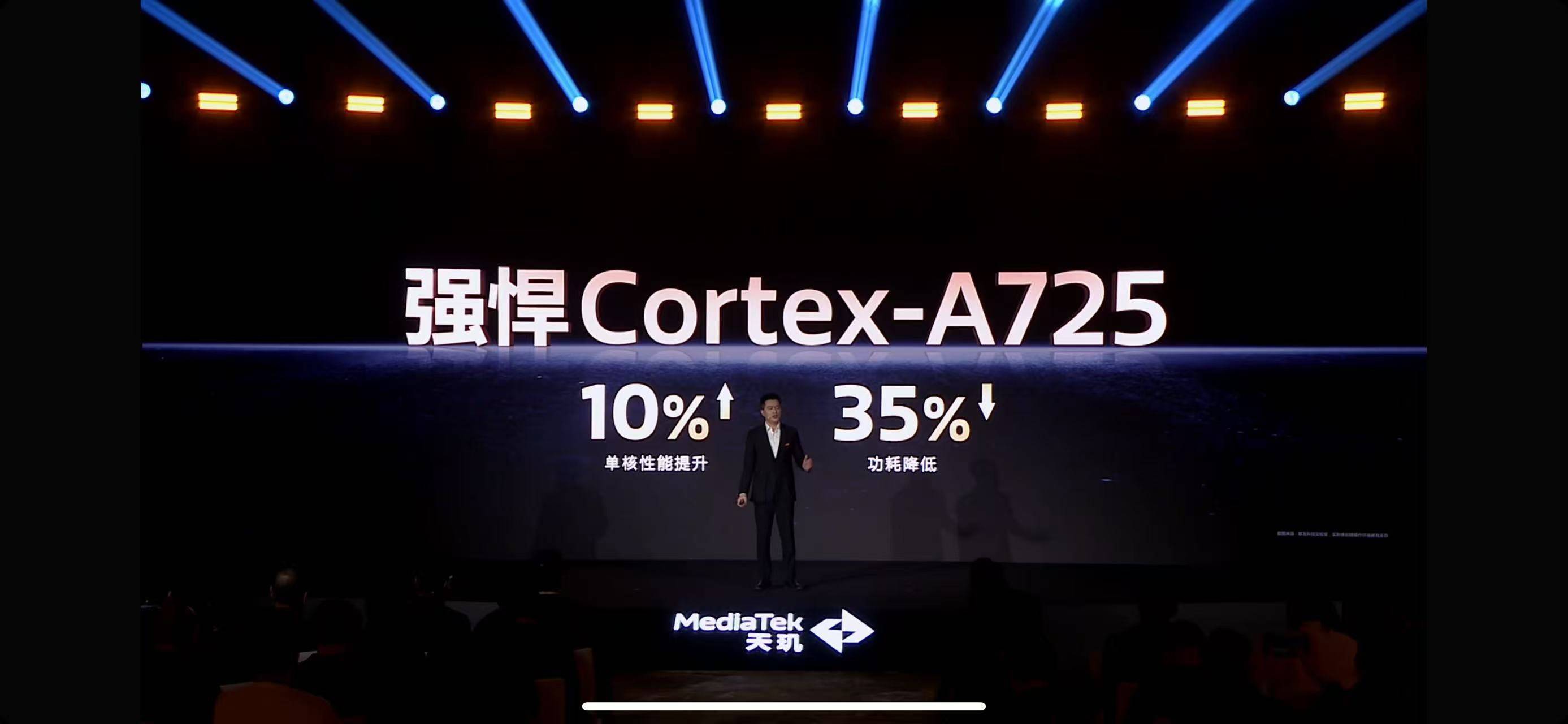

　　我们再来看这颗A725核心，它相较于上一代A715，单核性能提升了10%，功耗下降了35%，能效提升明显，全大核设计则将8个A725的能效优势有机地叠加起来，让天玑8400多核性能和能效直接碾压同级。

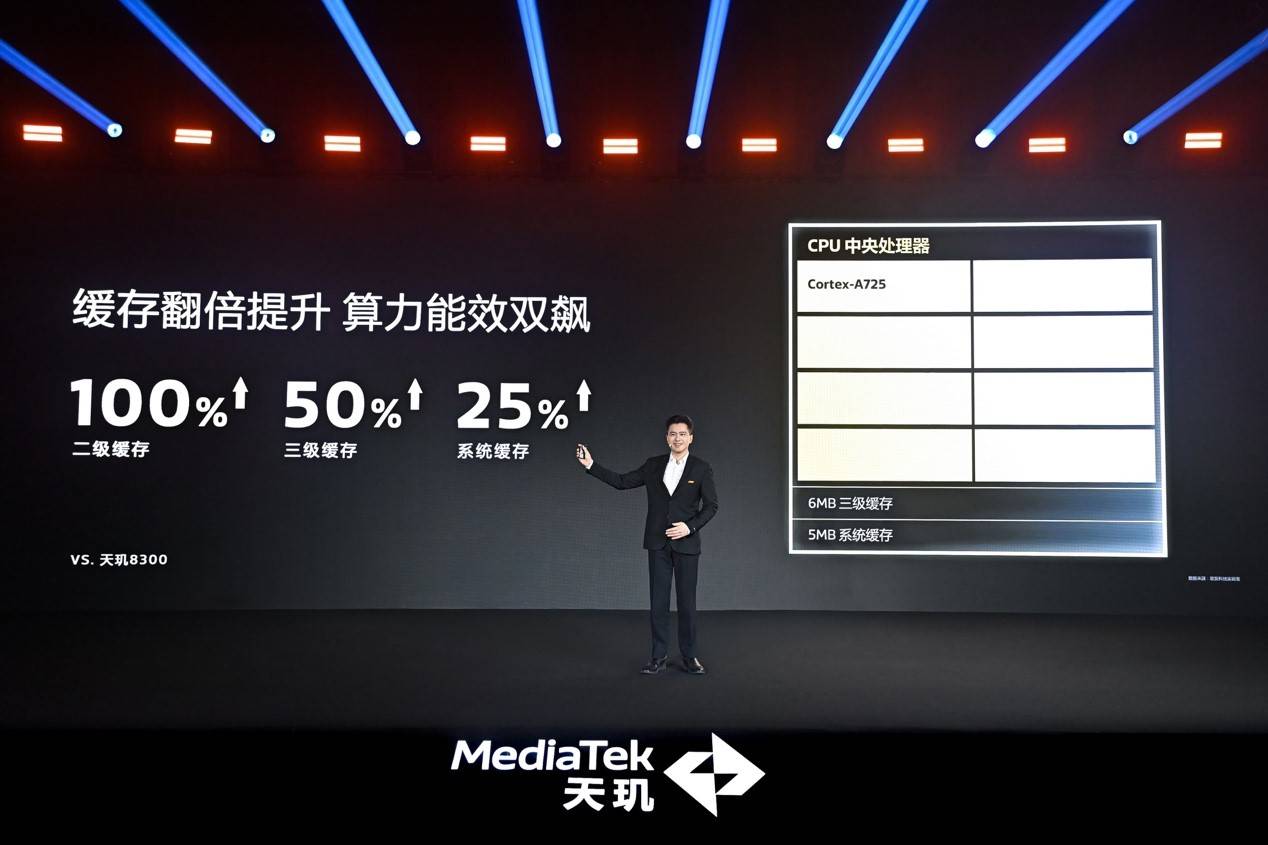

　　天玑8400不止于架构创新，更通过大幅升级的缓存进一步提升芯片整体性能。具体而言，天玑8400的二级缓存翻倍，三级缓存增加了50%，还有更大的系统缓存。这些改进让天玑8400在处理数据时能够更快速地存取信息，尤其在需要频繁访问内存的应用中，性能提升尤为明显。

　　例如，在高负载任务中(如图形渲染或AI推理)，CPU和GPU需要频繁交换大量数据。通过增加缓存，天玑8400能够减少数据传输延迟，确保任务处理更加高效。而且，增加缓存也能让芯片能够更好地应对多任务并行处理，确保在高并发情况下依然保持流畅体验。

　　创新的全大核设计加上倍增的缓存，为天玑8400带来了传奇的能效表现。在日常使用中，它实现了多场景功耗的大幅降低，极大延长了手机的使用时间。例如，在游戏开黑时，功耗降低达24%;听音乐、录制视频降低12%;社交聊天这种高频场景也能降低14%。天玑8400带来的不仅是玩的更爽，更用低功耗带来全天候的极致体验!

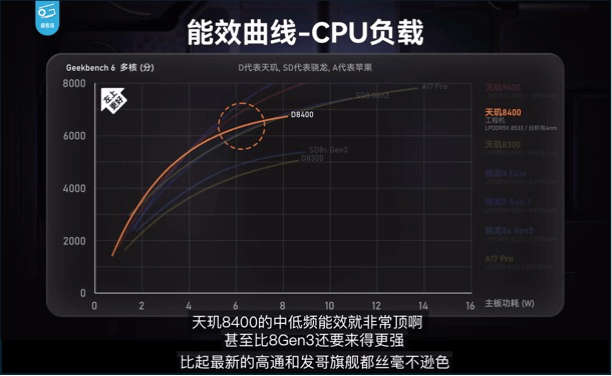

　　与上一代天玑8300相比，天玑8400不仅性能大幅提升，能效表现也达到了新的高度，可以说是碾压全场了。更值得关注的是，天玑8400的CPU中低频能效表现甚至比8G3还要来得更强，不仅在绝大多数工况下实现了更优能效，还在常用频点上展现出了极高的竞争力。经实测，天玑8400CPU超越的表现，在游戏上也带来越级表现。

　　这一表现，已经让天玑8400成为中高端市场当之无愧的“能效王者”。同时媒体也提到“峰值高频部分并不会用得那么多，在实际常用的频点上，天玑8400是相当有竞争力的”。

　　全大核天玑8400的发布，不仅是天玑8000系列的一次飞跃，更是全大核普及的里程碑之作。从天玑9300开始，联发科正式打开了移动芯片的全大核计算时代，创新的全大核架构设计思路，带来了全面*的性能和神级能效，助推智能手机体验向上突破，让整个行业为之震撼。可以说，安卓全大核，就看联发科。

　　不难看出，天玑8400正在利用全大核将越级的旗舰体验带给更多年轻人，助推全大核在2025年市场普及迎来高潮。

　　天玑8400通过创新的全大核架构和倍增缓存技术，结合先进工艺设计，实现了次旗舰芯片性能和能效的跨越式提升。它为用户提供了媲美旗舰的游戏与续航体验，同时REDMITurbo4的首发即将到来，为玩家带来更多惊喜，非常值得期待。
